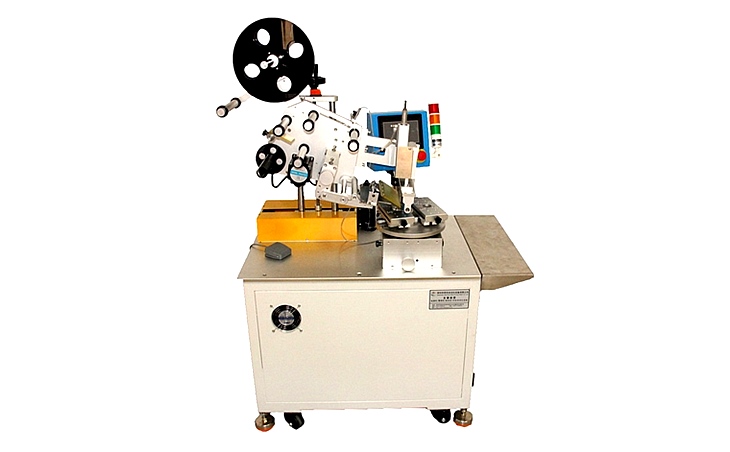

H-TM106雙工位貼膜機

概述

此款高精度貼膜機主要應用于手機、玻璃片、壓克力和塑膠片等平面或弧面貼膜，適應各種不同尺寸范圍的產品，節省人手，提高貼膜的精度和速度。本機采用高精度的電控方式和精巧機械結構，具有高精度、高質量和調整方便優點，機器各外露部位采用不銹鋼和高強度鋁合金制作,結構輕巧,強度高,耐腐蝕,并符合GMP標準。

一、高精度貼膜機結構、性能:

1.放料機構：放卷形標簽

2.緩沖機構：彈簧拉緊等主要功能，把標簽拉緊

3.導向滾筒：主要作用是導向、定位

4.剝標機構：把標簽剝離出來

5.下壓緊機構：貼標壓緊

6.貼標平臺：貼膜平臺采用的是步進電機帶動絲桿貼膜（重點區別之處）

7.轉盤：高精度貼膜機旋轉氣缸通過氣動控制工位旋轉，轉盤到位后氣動覆膜（重點

區別之處）

8.收廢料機構：把剩下的底膜收卷起來

9.標頭驅動：步進電機驅動控制方式

10.貼膜驅動：步進電機驅動控制方式

二、使用范圍：

1.適用于產品表面覆膜，提高生產效率和產品質量

2.適用于行業：電子、五金、塑料、化妝品、食品、等

3.適用于產品：要求在平面、弧面、圓周面、凹面、凸面或其他面貼附標膜的產品

三、技術參數

1.適用產品范圍：寬度：20～250，長度20～250，厚度0~50（mm）

2.適用標簽范圍：寬20～130，長15～200（mm）

3.生產能力：10～20個/分（取決標簽尺寸及人工操作速度）

4.貼膜精度：±0.2mm

5.額定電壓：220Ｖ/50Hz

6.整機功率：600W

7.外型尺寸：800×650×1450（mm)（長X寬X高）

8.氣壓：0.4-0.6bar

9.整機重量：120Kg

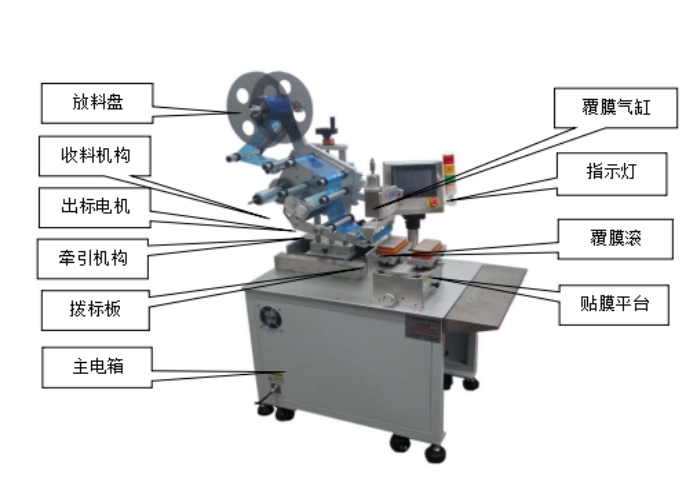

機構介紹：
